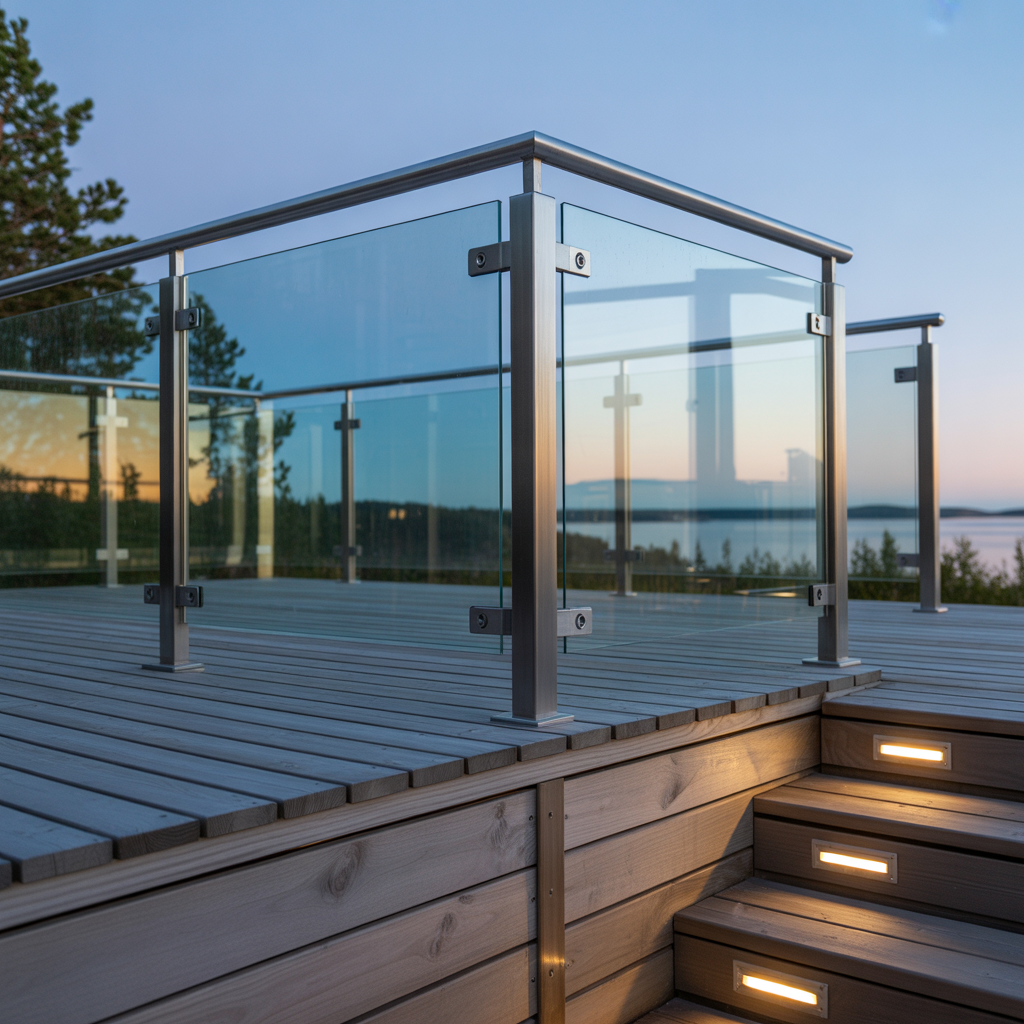

Projektet utfördes i Kvissleby, Sundsvall, Västernorrlands län och omfattade montering av glasräcke samt integrerad LED-belysning på en befintlig altan. Vi inledde med en noggrann besiktning, mätning med laser och kontroll av bärförmåga i bärlinor och bjälklag. Utifrån förutsättningarna dimensionerades räckets infästningar med hänsyn till horisontallaster och vind enligt gällande regelverk, och vi säkerställde räckeshöjd och barnsäkra öppningar enligt BBR. Lösningen valdes som ett stolpmonterat system med laminerat, härdat glas 10,76 mm med polerade kanter, syrafasta A4-beslag och EPDM-lister som tar upp toleranser och dämpar vibrationer. Utformningen följde altanens linjer för obruten sikt och trygg avskärmning.
Inför montage förstärktes lokalt där laster skulle tas upp, med kompletterande reglar i C24 och lastfördelande plåtar under fotplattor. Fästdon valdes i rostfritt och drogs till kontrollerat moment; samtliga hål förborrades med rätt kant- och centrumavstånd och tätades med butylband samt gummipackningar för att skydda träet mot inträngande fukt. Glas monterades panel för panel med justerbara klämmor, kilades in med gummiprofiler och linjerades in med laser för jämna fogar och överkant. Kapytor på trä behandlades, genomföringar tätades och alla skruvskallar kontrollerades efter första belastning. Avslutningsvis rengjordes glasytorna och skyddsplast togs bort efter godkänd slutkontroll.
LED-belysningen projekterades för jämnt strykande ljus längs räckets insida och trappsteg, med 24 V lågspänningssystem och armaturer i hög kapslingsklass för utomhusbruk. Kablaget drogs dolt i skyddade kanaler, med rätt kabelarea för att minimera spänningsfall och med droppögla vid anslutningar. Driftdon placerades ventilerat och skyddat från direkt väta, och styrningen lades på en separat, säkrad grupp med dimmer på lättåtkomlig plats. Behörig elinstallatör utförde fast anslutning och dokumentation. Kvalitetssäkring skedde via egenkontroller enligt kontrollplan: fuktkvotsmätning före infästning, momentprotokoll, kontroll av infästningsavstånd och glipor, funktionsprov i skymning samt fotodokumentation. Vid överlämning gick vi igenom skötselråd för glas och belysning, och lämnade relationsmått för framtida service.
Hör av dig om du vill diskutera ett liknande altanprojekt, så tar vi fram ett förslag som passar dina förutsättningar.
